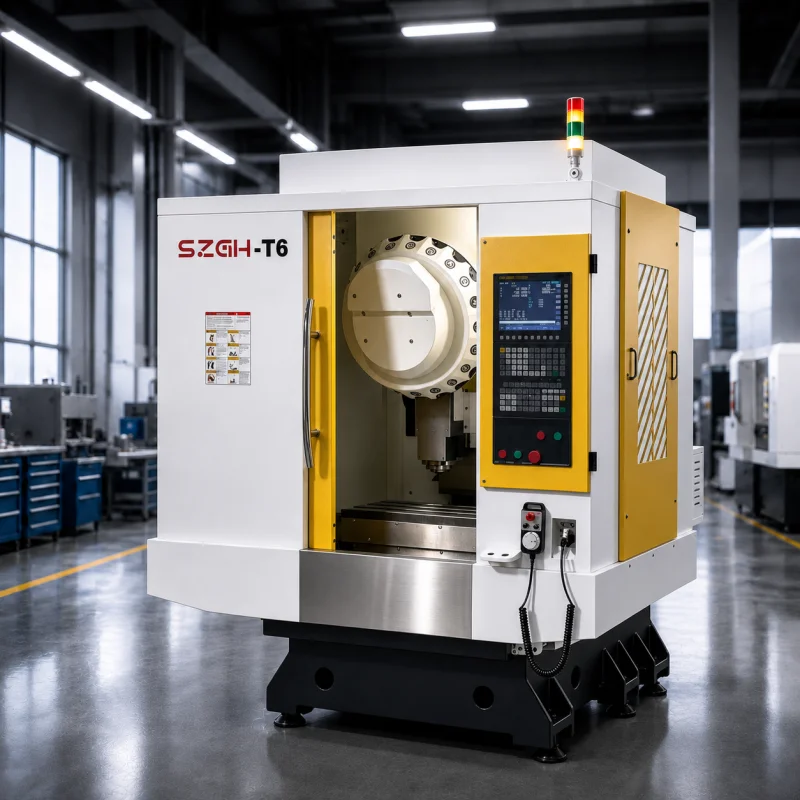

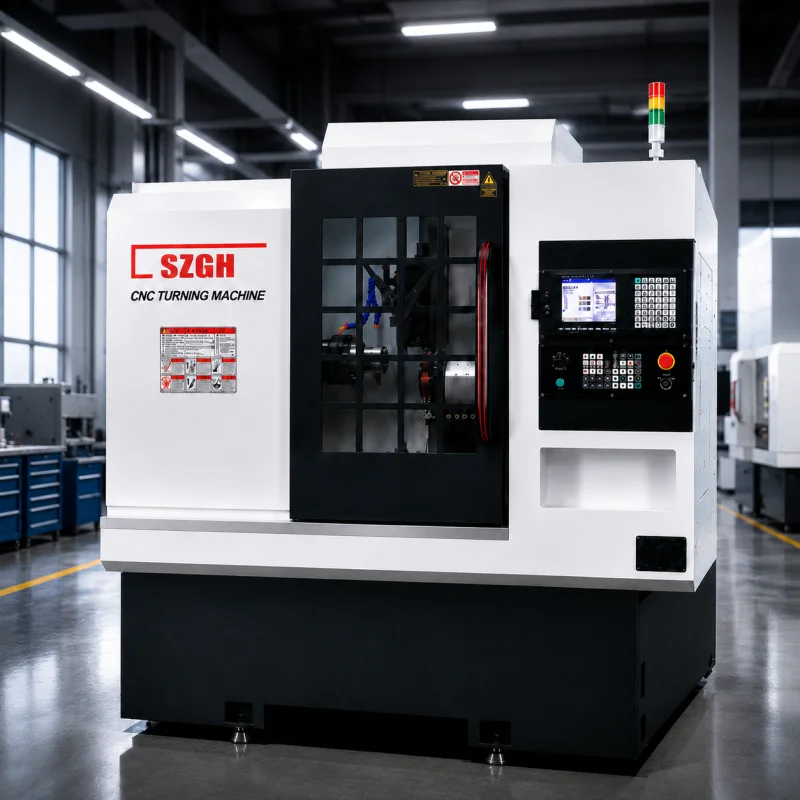

Torno vertical cnc

O que é um torno vertical CNC e quando ele faz sentido na usinagem

Um torno vertical CNC é uma máquina de usinagem na qual a peça fica posicionada verticalmente durante as operações de torneamento. Os movimentos dos eixos e das ferramentas são controlados por comando numérico computadorizado.

Essa configuração pode ser adequada quando o formato, as dimensões, o peso ou o método de fixação da peça favorecem o apoio vertical. A escolha também depende da precisão exigida, do volume de produção e da integração com o processo existente.

Em termos diretos, o torno vertical CNC mantém o princípio de torneamento dos demais tornos CNC, mas altera a orientação do conjunto de trabalho. Essa diferença influencia o carregamento, a fixação, o manuseio e a estabilidade durante a usinagem.

Como funciona um torno vertical CNC?

O comando CNC interpreta o programa e coordena os movimentos dos eixos e das ferramentas. Enquanto a peça gira sobre uma mesa ou placa posicionada horizontalmente, as ferramentas executam as operações definidas para o componente.

Conforme a configuração da máquina, o processo pode incluir:

• torneamento externo e interno;
• faceamento;
• abertura de canais;
• execução de perfis;
• furação;
• acabamento de superfícies;
• operações combinadas compatíveis com os recursos do equipamento.

Assim como em outros processos CNC, o resultado não depende apenas do comando. Fixação, ferramentas, parâmetros de corte, rigidez estrutural, programação e manutenção também influenciam precisão, acabamento e repetibilidade.

Qual é a diferença entre torno vertical e torno horizontal?

A principal diferença está na orientação da peça.

No torno horizontal, o eixo de rotação fica na posição horizontal. Essa configuração é frequente na fabricação de eixos, buchas, pinos e componentes alongados.

No torno vertical, o eixo de rotação fica na posição vertical. A peça é apoiada sobre uma mesa ou placa, o que pode favorecer o manuseio e a estabilidade de componentes com grande diâmetro, massa elevada ou área de apoio compatível com essa orientação.

A definição não deve ser feita apenas pelo tamanho da peça. Geometria, peso, comprimento, fixação, operações necessárias e fluxo produtivo precisam ser avaliados em conjunto.

Quando o torno vertical CNC faz sentido?

O equipamento pode ser considerado quando a orientação vertical oferece vantagens para apoiar, fixar ou usinar a peça.

Entre os cenários que merecem avaliação estão:

• componentes de grande diâmetro;
• peças pesadas ou volumosas;
• geometrias que se apoiam melhor na posição vertical;
• processos que exigem estabilidade de fixação;
• produção seriada com necessidade de repetibilidade;
• operações integradas a células automatizadas;
• modernização de linhas com torneamento de peças complexas.

A orientação vertical pode aproveitar o próprio peso da peça durante o apoio. Isso não dispensa um sistema de fixação adequado nem a análise dos esforços presentes na usinagem.

Principais aplicações do torneamento CNC vertical

O torno vertical CNC pode ser avaliado por diferentes setores da indústria metalmecânica. A indicação depende mais da peça e do processo do que do segmento de atuação.

Autopeças

Pode ser aplicado em componentes torneados que exigem repetibilidade, controle dimensional e integração com linhas produtivas. Material, geometria e etapas anteriores ou posteriores precisam ser considerados.

Indústria agrícola

Fabricantes de máquinas e implementos podem avaliar essa configuração para peças robustas ou de maior porte, especialmente quando a posição vertical favorece o apoio e a estabilidade.

Metalurgia

Empresas metalúrgicas podem utilizar o torneamento vertical em componentes com diferentes dimensões, tolerâncias e níveis de complexidade.

Ferramentarias

A tecnologia pode atender peças especiais, dispositivos e componentes que exigem controle de medidas e adaptação a geometrias específicas.

Tornearias

Oficinas e tornearias podem considerar o equipamento ao ampliar a capacidade para peças volumosas, processos mais padronizados ou operações que demandam maior estabilidade.

Fabricantes de máquinas e equipamentos

O torno vertical pode ser empregado na produção de componentes estruturais ou funcionais, desde que sua configuração seja compatível com a aplicação e o fluxo industrial.

Exemplos de peças que podem ser usinadas

O equipamento pode atender componentes com geometria predominantemente rotacional, como:

• flanges;
• anéis;
• discos;
• polias;
• rodas;
• componentes circulares;
• peças com diferentes diâmetros;
• itens volumosos com área de apoio compatível.

Esses exemplos são referências gerais. Diâmetro, altura, peso, material, tolerâncias e operações precisam ser confrontados com a capacidade real da máquina.

Torno vertical CNC, torno horizontal ou centro de usinagem?

Cada equipamento segue uma lógica diferente e pode ser adequado a aplicações específicas.

Torno vertical CNC

Mantém a peça na orientação vertical e é associado ao torneamento de componentes cuja geometria, massa ou fixação favorecem essa posição.

Torno horizontal CNC

Trabalha com o eixo de rotação na horizontal. É frequente na fabricação de peças cilíndricas e alongadas, como eixos, pinos e buchas.

Centro de usinagem

É voltado principalmente a operações como fresamento, furação, rosqueamento e usinagem de múltiplas faces. Normalmente, a peça permanece fixada enquanto a ferramenta rotativa realiza o corte.

Alguns componentes podem exigir torneamento e fresamento em etapas diferentes. Nesses casos, a estratégia produtiva pode combinar equipamentos.

Como escolher um torno vertical CNC

A escolha deve começar pela aplicação real. Avaliar somente potência, tamanho ou capacidade nominal pode levar ao subdimensionamento ou à aquisição de recursos pouco aproveitados.

Dimensões e peso das peças

Levante diâmetro, altura, peso e variações entre as famílias de componentes. A máquina precisa comportar a peça e permitir espaço para fixação, ferramentas e movimentos.

Peças pesadas também exigem planejamento de carga, descarga e movimentação dentro da fábrica.

Cursos dos eixos

Os deslocamentos devem atender às geometrias e ao percurso das ferramentas. É importante analisar não apenas a peça atual, mas variações de produção que façam sentido para a empresa.

Método de fixação

A fixação precisa ser compatível com o formato, a massa e os esforços de corte. Devem ser avaliados apoio, centralização, acesso das ferramentas e estabilidade durante todo o ciclo.

Rigidez estrutural

Peças volumosas, materiais exigentes e operações com maior esforço podem demandar uma estrutura mais robusta. Rigidez insuficiente pode causar vibração, desgaste de ferramentas e alterações no acabamento.

Precisão necessária

Tolerâncias mais restritas exigem atenção ao conjunto formado por máquina, fixação, ferramentas, comando, parâmetros e controle do processo.

A precisão não deve ser analisada como uma característica isolada da ficha técnica.

Material usinado

Aço, ferro fundido, alumínio e outras ligas apresentam comportamentos distintos durante o corte. Potência, ferramentas, fixação e estratégia de usinagem precisam ser compatíveis com o material.

Complexidade da peça

Canais, perfis, furos, faces e operações combinadas podem exigir recursos adicionais. A análise deve identificar se o torno atende ao processo completo ou se haverá integração com outras máquinas.

Volume produtivo

Produção seriada, lotes variados e peças sob demanda exigem decisões diferentes sobre setup, programação e automação.

Quanto maior a frequência dos ciclos repetitivos, maior pode ser a relevância de recursos voltados à padronização do processo.

Comando CNC

O comando deve ser compatível com a rotina, o nível de programação e os recursos necessários. Também é importante considerar a experiência da equipe e a disponibilidade de treinamento e suporte.

Automação industrial

Carregamento, descarregamento, monitoramento e integração com células produtivas podem ser avaliados conforme o volume e o fluxo da fábrica.

Automação sem demanda definida pode aumentar a complexidade do processo sem trazer benefício proporcional.

Checklist para solicitar uma indicação de máquina

Antes de consultar um fornecedor, reúna:

• desenhos ou referências das peças;
• dimensões mínimas, médias e máximas;
• peso aproximado;
• materiais predominantes;
• tolerâncias dimensionais;
• acabamento esperado;
• operações necessárias;
• forma de fixação prevista;
• volume e frequência de produção;
• tempo disponível para setup;
• recursos de automação desejados;
• experiência dos operadores e programadores;
• integração com máquinas existentes;
• espaço e infraestrutura disponíveis;
• necessidades de manutenção e assistência.

Quanto mais claro for o cenário, mais objetiva será a avaliação técnica.

Por que a aplicação pesa mais que uma especificação isolada?

Uma máquina pode parecer adequada na ficha técnica e ainda assim não atender bem à operação. Isso acontece porque a usinagem depende da interação entre peça, fixação, ferramenta, comando, estrutura, programação, operador e manutenção.

Dimensões sem análise da fixação podem levar a uma escolha incompleta. Da mesma forma, precisão sem estabilidade ou automação sem volume produtivo definido pode gerar uma configuração incompatível com a necessidade.

O torno vertical CNC deve ser tratado como parte de uma solução industrial, não como um equipamento isolado.

A importância da manutenção e do suporte técnico

A decisão de compra não termina na escolha da máquina. Instalação, assistência, manutenção e suporte pós-venda influenciam a continuidade da operação.

Um equipamento CNC reúne sistemas mecânicos, elétricos e de automação. Desgastes, desalinhamentos ou falhas podem aparecer como:

• variação dimensional;
• perda de repetibilidade;
• vibrações;
• aumento de refugo;
• alarmes frequentes;
• dificuldade de setup;
• paradas não planejadas.

Por isso, a capacidade de diagnóstico e intervenção deve ser considerada desde a especificação do equipamento.

Manutenção preventiva

A manutenção preventiva acompanha desgaste, alinhamento, lubrificação e condições gerais antes que problemas provoquem falhas mais severas.

A rotina deve ser definida conforme o modelo, o ambiente, a intensidade de uso e as orientações técnicas aplicáveis.

Manutenção corretiva

É realizada quando já existe falha, instabilidade ou parada. Um diagnóstico adequado ajuda a identificar a causa e evita intervenções incompletas.

Retrofit

O retrofit consiste na modernização de uma máquina existente. Pode envolver comando, acionamentos, painéis, sistemas elétricos ou recursos de integração.

Sua viabilidade depende da condição mecânica, das limitações atuais, da disponibilidade de componentes e dos objetivos produtivos. Nem toda máquina é uma boa candidata à modernização.

Quando avaliar um retrofit?

Antes de decidir, a empresa deve responder:

• A estrutura mecânica ainda apresenta estabilidade?
• A máquina continua compatível com as peças?
• As falhas estão concentradas no comando ou também atingem a parte mecânica?
• A atualização resolve o principal gargalo?
• Existe necessidade de integração com recursos atuais?
• O tempo de parada é compatível com o planejamento?
• A modernização faz sentido diante de uma possível substituição?

O retrofit é uma alternativa técnica, não uma solução aplicável a qualquer cenário.

Como a Modertech atua na especificação e no pós-venda

A Modertech Group, nome fantasia da TECHMODER COMERCIO DE MAQUINAS LTDA., atua em Matão, no estado de São Paulo, no setor industrial metalmecânico.

Com mais de 12 anos de experiência, a empresa trabalha com máquinas CNC, automação industrial, assistência técnica, manutenção, retrofit e suporte pós-venda.

Sua abordagem consultiva considera:

• aplicação;
• geometria e dimensões das peças;
• cursos necessários;
• precisão exigida;
• volume produtivo;
• nível de automação;
• integração com a estrutura existente;
• necessidades de manutenção.

A empresa também mantém laboratório especializado, trabalha com as marcas SZGH e miUmac e desenvolve a marca própria AXION.

Essa estrutura permite acompanhar diferentes etapas do ciclo de vida da máquina, desde a análise inicial até possíveis intervenções ou modernizações.

Uma decisão baseada na peça e no processo

O torno vertical CNC pode ser adequado quando a orientação vertical favorece o apoio, a fixação, o manuseio ou a estabilidade da peça. Essa indicação, porém, depende de uma análise que considere máquina, operação e ambiente produtivo.

Antes de comparar modelos, reúna dados sobre geometria, dimensões, peso, material, tolerâncias, volume e automação. Com essas informações, a Modertech pode apoiar uma avaliação técnica e indicar se o torno vertical, o torno horizontal ou outra solução atende melhor ao processo.

Perguntas frequentes sobre torno vertical CNC

O que é um torno vertical CNC?

É uma máquina CNC na qual a peça fica posicionada verticalmente durante o torneamento. O comando coordena os movimentos dos eixos e das ferramentas conforme um programa.

Qual é a diferença entre torno CNC e torno vertical CNC?

Torno CNC é uma categoria ampla de máquinas comandadas numericamente. O torno vertical é uma configuração específica na qual o eixo de rotação da peça fica na posição vertical.

Quando a orientação vertical pode favorecer a usinagem?

Ela pode ser adequada para peças cujo formato, peso, diâmetro ou área de apoio favoreçam a fixação vertical. A indicação deve considerar também as operações e a estabilidade necessária.

Quais peças podem ser produzidas em um torno vertical?

Flanges, anéis, discos, polias, rodas e outros componentes rotacionais podem ser avaliados. A compatibilidade depende das dimensões, do peso, do material e da capacidade da máquina.

Quais dados devem ser levantados antes de solicitar uma indicação?

É importante reunir dimensões, peso, material, tolerâncias, acabamento, volume produtivo, operações, forma de fixação, automação e necessidades de suporte.

A escolha deve considerar assistência técnica?

Sim. Instalação, manutenção, diagnóstico e pós-venda influenciam a continuidade operacional e devem fazer parte da avaliação.

Quando o retrofit pode ser considerado?

Quando a estrutura mecânica ainda atende à aplicação, mas comandos ou sistemas precisam ser atualizados. A decisão depende de uma análise técnica e econômica.

Como saber se o torno vertical é melhor que o horizontal?

A comparação deve considerar geometria, peso, dimensões, fixação, operações e fluxo produtivo. Não existe uma configuração superior para todas as aplicações.
