Máquina CNC SZGH 46Y
A SZGH 46Y é uma solução robusta e moderna para quem busca flexibilidade, potência e alta precisão em um único equipamento. Com o eixo Y integrado, permite realizar operações simultâneas de torneamento e fresamento, otimizando o tempo de produção e garantindo maior liberdade na criação de peças complexas. Essa funcionalidade elimina múltiplos setups e reduz significativamente os erros no processo de usinagem.
- Flexibilidade para torneamento e fresamento em um único setup
- Maior produtividade com redução de tempo de operação
- Produção de peças complexas com precisão tridimensional
- Estrutura robusta com menor necessidade de manutenção

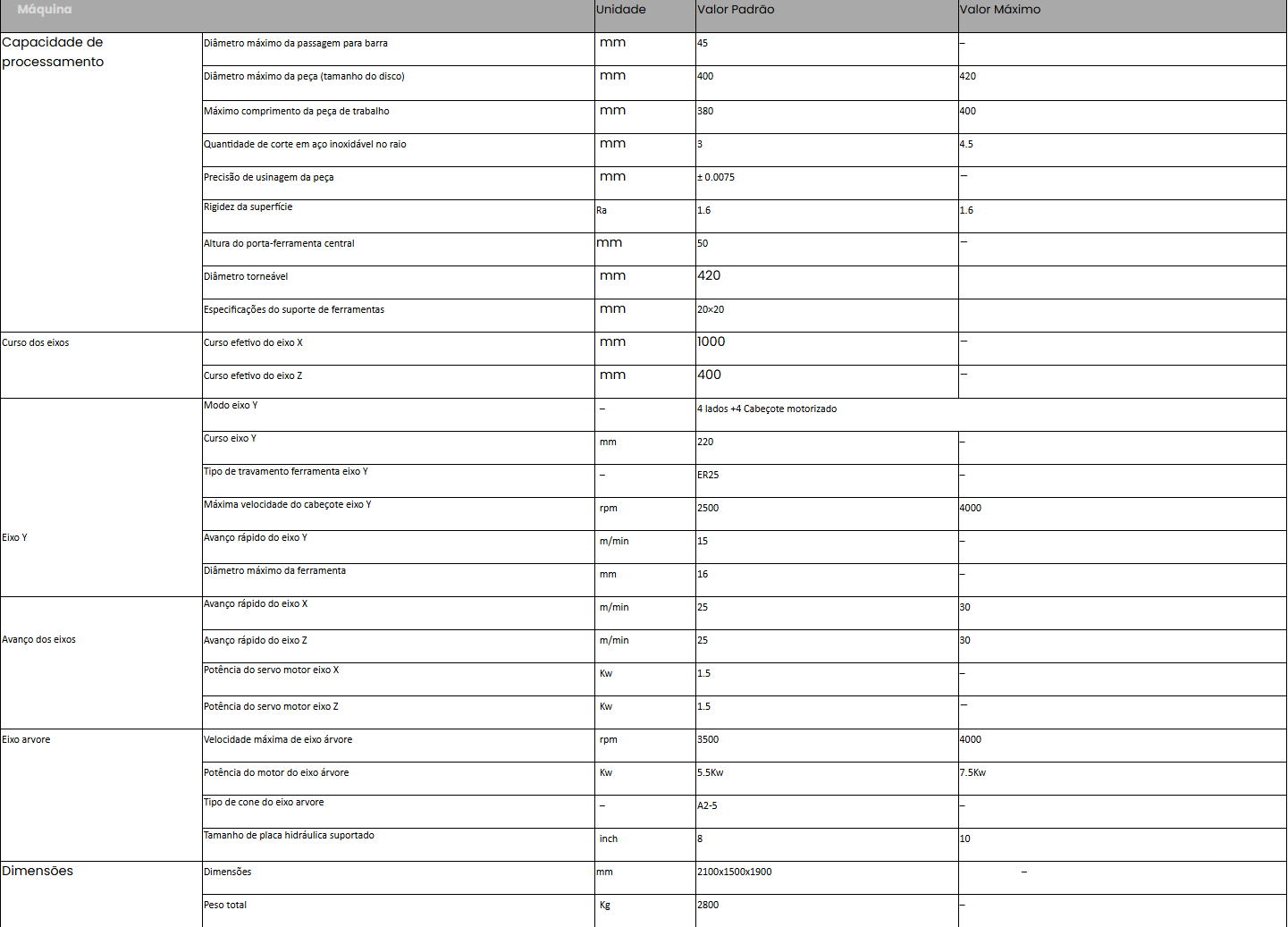

ESPECIFICAÇÕES TÉCNICAS
1. Capacidade e Desempenho
A Máquina CNC SZGH-46Y foi projetada para oferecer usinagem de alta precisão e produtividade, mesmo em ambientes de trabalho com espaço reduzido.
Com diâmetro máximo de peça de 400 mm e comprimento de corte de até 400 mm, ela permite a produção de componentes com excelente acabamento superficial, alcançando rigidez Ra 1.6 e precisão dimensional de ± 0.0075 mm.
Seu curso efetivo de 1 000 mm no eixo X e 400 mm no eixo Z garantem ampla área de operação, atendendo tanto pequenas séries quanto produções contínuas.
A máquina opera com velocidade de fuso de até 4 000 rpm, movida por motor de 5.5 a 7.5 kW, assegurando desempenho constante mesmo em materiais de alta dureza.
Equipada com modo de eixo Y, oferece operações angulares e complexas com movimentação precisa de 220 mm, ideal para usinagens que exigem flexibilidade e acabamento refinado.
2. Estrutura e Precisão
A SZGH-46Y utiliza uma estrutura de guia linear inclinada, projetada para reduzir vibrações e melhorar a evacuação de cavacos, proporcionando estabilidade e longevidade ao equipamento.
Seu eixo Y é controlado por servomotor de 1.5 kW, com avanço rápido de até 15 m/min, enquanto os eixos X e Z alcançam 25 a 30 m/min, otimizando o tempo de ciclo.
Com porta-ferramentas de 20 × 20 mm e barras de mandrilamento de Ø 40 mm, a máquina garante rigidez e repetibilidade superiores, ideais para tolerâncias rigorosas e produção de peças de alto valor técnico.
O cabeçote motorizado de quatro lados, combinado ao travamento ER25, assegura trocas rápidas e seguras, reduzindo o tempo de setup e aumentando a eficiência geral do processo.
3. Construção Robusta e Confiabilidade
Com dimensões de 2 100 × 1 500 × 1 900 mm e peso aproximado de 2 800 kg, a SZGH-46Y combina robustez estrutural e design compacto, adequada para oficinas e linhas de produção que demandam alto desempenho com footprint reduzido.
A máquina suporta placas hidráulicas de até 10 polegadas, garantindo versatilidade no manuseio de peças de diferentes tamanhos.
Sua construção em materiais de alta resistência assegura durabilidade sob cargas contínuas, enquanto o sistema CNC SZGH oferece interface intuitiva e operação simplificada, permitindo máximo controle e qualidade em cada usinagem.

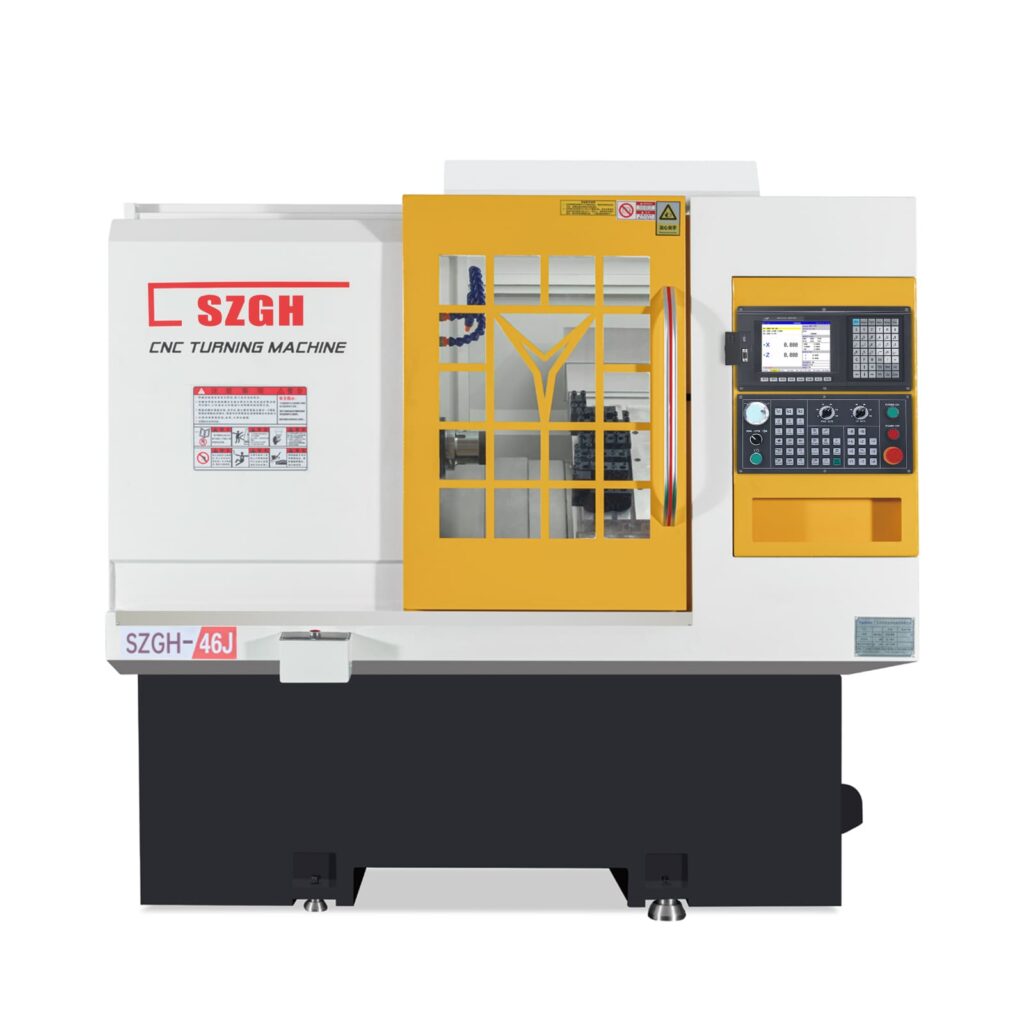

MÁQUINA CNC SZGH 46J
A SZGH 46J foi projetada para atender às demandas mais exigentes da indústria moderna, oferecendo precisão, força e estabilidade em usinagens pesadas. Sua estrutura reforçada, bancada rígida e fuso de alta precisão garantem cortes consistentes e confiabilidade em cada operação, tornando-a a escolha certa para empresas que priorizam produtividade e qualidade contínua.
- Estabilidade e precisão em operações pesadas
- Automação avançada para maior eficiência
- Robustez para suportar longos ciclos produtivos
- Versatilidade para diferentes materiais e aplicações
- Produtividade contínua sem comprometer a qualidade

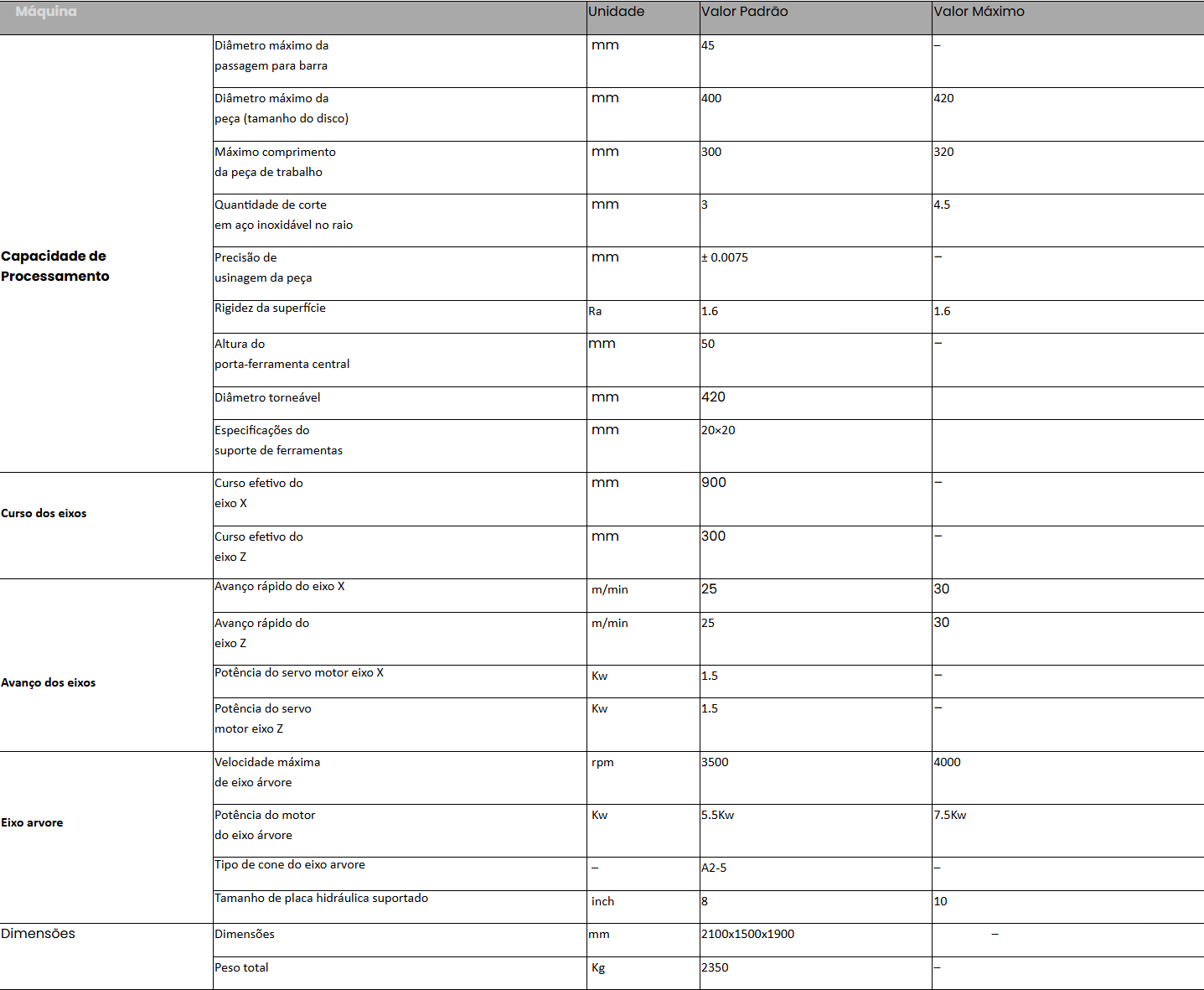

ESPECIFICAÇÕES TÉCNICAS
1. Capacidade e Desempenho
A Máquina CNC SZGH-46J oferece usinagem precisa, rápida e confiável, ideal para produções que exigem desempenho constante e alto padrão de acabamento.
Com diâmetro máximo de peça de 400 mm e comprimento de corte de até 320 mm, ela atende desde pequenas séries até operações industriais de maior complexidade.
A máquina permite passagem de barra de até Ø 45 mm, com precisão de usinagem de ± 0.0075 mm e acabamento superficial de Ra 1.6, garantindo peças uniformes e de alta qualidade.
Seu curso efetivo de 900 mm no eixo X e 300 mm no eixo Z proporciona ampla área de trabalho, ideal para componentes longos ou detalhados.
A velocidade máxima do eixo-árvore chega a 4 000 rpm, impulsionada por motor de 5.5 a 7.5 kW, assegurando cortes contínuos e estabilidade em materiais de maior dureza.
2. Estrutura e Precisão
A SZGH-46J é equipada com estrutura de guia linear inclinada, projetada para oferecer maior estabilidade, rigidez e evacuação eficiente de cavacos, mesmo sob ciclos prolongados.
Os eixos X e Z operam com avanço rápido de 25 a 30 m/min, reduzindo significativamente o tempo de setup e otimizando a produtividade.
Com porta-ferramentas de 20 × 20 mm e barras de mandrilamento de Ø 40 mm, a máquina mantém rigidez e precisão mesmo em cortes profundos, assegurando tolerâncias rigorosas e acabamento superior.
Seu sistema servoassistido de 1.5 kW por eixo garante movimentos suaves e controlados, resultando em excelente repetibilidade e durabilidade dos componentes mecânicos.
3. Construção Robusta e Confiabilidade
Compacta e resistente, a SZGH-46J mede 2 100 × 1 500 × 1 900 mm e pesa aproximadamente 2 350 kg, combinando estrutura sólida com design otimizado para economia de espaço e fácil integração em linhas de produção.
Compatível com placas hidráulicas de 8 a 10 polegadas, oferece ampla versatilidade na fixação de diferentes tipos de peças.
Fabricada com materiais de alta resistência e precisão geométrica, a SZGH-46J garante operação contínua com baixa manutenção.
Aliada ao sistema CNC SZGH e ao suporte técnico da Modertech, o equipamento proporciona assistência ágil, peças originais e máxima eficiência produtiva, consolidando-se como uma solução completa para quem busca qualidade, velocidade e confiabilidade na usinagem.

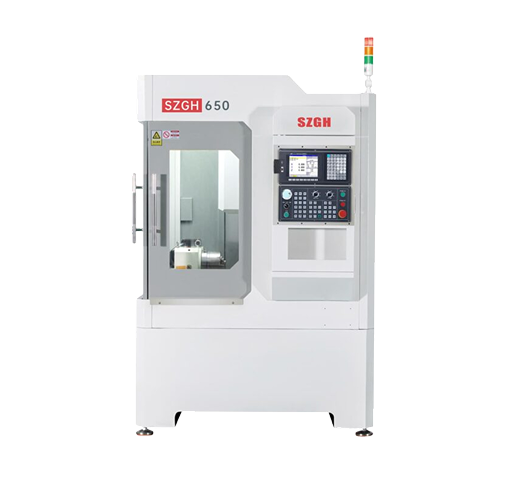

MÁQUINA CNC SZGH 650
A SZGH 650 entrega potência e precisão em operações complexas de usinagem. Com motor de última geração, executa cortes e acabamentos detalhados em peças grandes, trabalhando com metais duros e compósitos com alta velocidade, estabilidade e qualidade em qualquer volume de produção.
- Precisão em peças de grandes dimensões
- Versatilidade para diversos materiais e aplicações
- Interface intuitiva que simplifica a operação
- Segurança garantida com sensores inteligentes

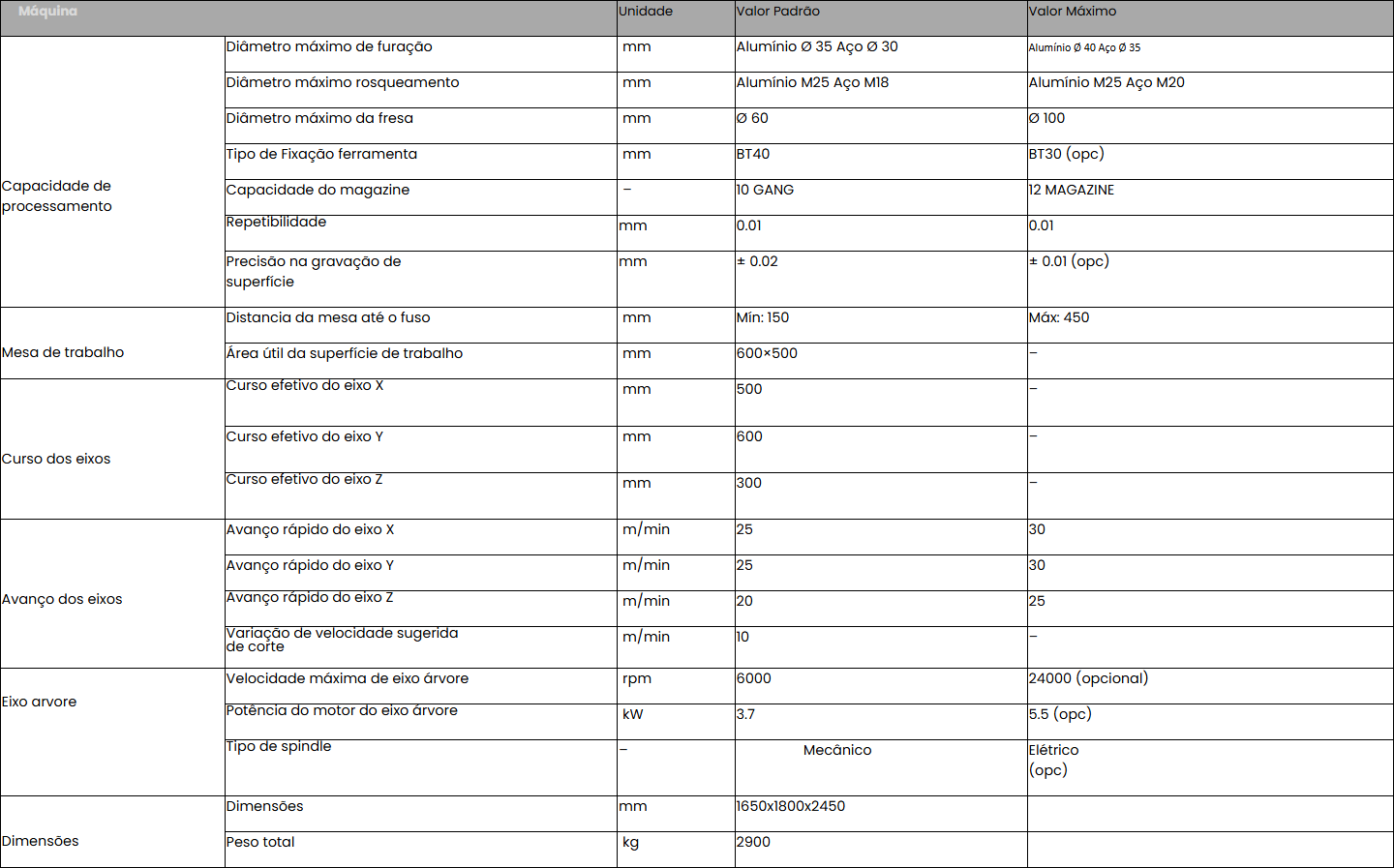

ESPECIFICAÇÕES TÉCNICAS
1. Capacidade e Desempenho
A Máquina CNC SZGH-650 entrega usinagem de alta velocidade e precisão, ideal para operações em alumínio e aço que exigem produtividade e acabamento superior.
Com diâmetro máximo de furação de Ø35 mm em aço e Ø40 mm em alumínio, e capacidade de rosqueamento de até M20 (aço) e M25 (alumínio), ela garante versatilidade para diferentes tipos de materiais e processos.
A máquina suporta fresas de até Ø100 mm, com sistema de fixação BT40 (opcional BT30), oferecendo estabilidade e agilidade nas trocas de ferramentas.
Com magazine de 10 a 12 ferramentas, permite alternância eficiente entre operações, reduzindo o tempo de setup e aumentando a produtividade.
Sua repetibilidade de 0,01 mm e precisão de gravação de superfície de ±0,02 mm asseguram resultados consistentes e usinagens de altíssima qualidade.
2. Estrutura e Precisão
A SZGH-650 possui mesa de trabalho com área útil de 600 × 500 mm, permitindo a usinagem de peças de diferentes dimensões com total estabilidade.
A distância entre a mesa e o fuso varia de 150 mm a 450 mm, proporcionando flexibilidade na configuração de ferramentas e setups.
Os eixos X, Y e Z oferecem cursos de 500 mm, 600 mm e 300 mm, respectivamente, com avanços rápidos de até 30 m/min, garantindo agilidade e eficiência no ciclo produtivo.
O spindle mecânico (ou elétrico opcional) atinge velocidade de até 6.000 rpm, podendo chegar a 24.000 rpm nas versões opcionais, impulsionado por motor de 3.7 a 5.5 kW — ideal para cortes limpos e contínuos.
Com variação de velocidade de corte de até 10 m/min, a SZGH-650 assegura acabamento refinado e precisão constante em peças de diferentes geometrias.
3. Construção Robusta e Confiabilidade
Compacta e resistente, a SZGH-650 mede 1.650 × 1.800 × 2.450 mm e pesa aproximadamente 2.900 kg, combinando robustez estrutural com design compacto, ideal para fábricas que exigem alto desempenho em espaços reduzidos.
Sua estrutura reforçada garante rigidez, durabilidade e mínima vibração, mesmo sob longos períodos de operação contínua.
O sistema de fixação estável e magazine automatizado contribui para uma usinagem segura e ininterrupta, reduzindo tempo ocioso e aumentando a eficiência produtiva.
Com o suporte técnico especializado da Modertech, o cliente conta com assistência rápida, peças originais e manutenção eficiente, garantindo máxima confiabilidade e disponibilidade operacional.

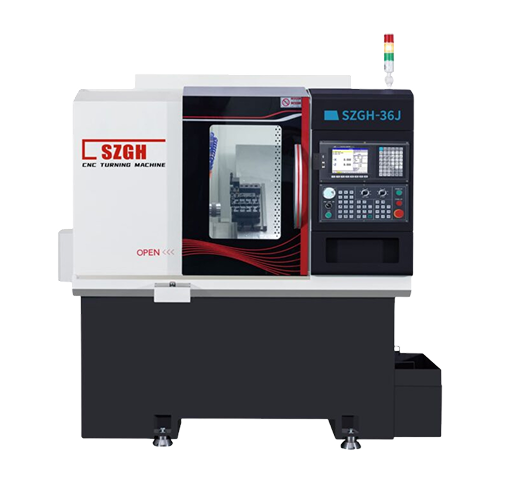

MÁQUINA CNC SZGH 36J Eixo Y
A SZGH 36J Eixo Y combina versatilidade e precisão em um design compacto, ideal para ambientes com espaço reduzido. O diferencial está no eixo Y integrado, que amplia as possibilidades de usinagem e permite executar operações combinadas em um único setup, garantindo eficiência e redução de tempo.
- Versatilidade em um formato compacto
- Operações combinadas em um único setup
- Produtividade e economia de tempo
- Estabilidade e precisão em longos ciclos
ESPECIFICAÇÕES TÉCNICAS
1. Capacidade e Desempenho
A Máquina CNC SZGH-36J com Eixo Y foi desenvolvida para entregar usinagem de alta precisão e flexibilidade, especialmente em operações que exigem múltiplos eixos e complexidade geométrica.
Com diâmetro máximo de furação de Ø35 mm (aço) e Ø40 mm (alumínio), e capacidade de rosqueamento de até M20 (aço) e M25 (alumínio), ela se destaca pela versatilidade no trabalho com diferentes materiais.
A fresa de até Ø100 mm e o sistema de fixação BT40 (com opção BT30) garantem excelente rigidez e desempenho em cortes profundos e precisos.
O magazine de 10 a 12 ferramentas automáticas permite trocas rápidas e operação contínua, reduzindo significativamente o tempo de setup.
Com repetibilidade de 0,01 mm e precisão de gravação de superfície de ±0,02 mm, a SZGH-36J assegura resultados consistentes e acabamento impecável em produções de alta exigência.
2. Estrutura e Precisão
A mesa de trabalho da SZGH-36J possui área útil de 600 × 500 mm, com distância entre a mesa e o fuso variando de 150 mm a 450 mm, proporcionando excelente flexibilidade e facilidade de ajuste.
Os eixos X, Y e Z oferecem cursos efetivos de 500 mm, 600 mm e 300 mm, respectivamente, otimizando o alcance para peças complexas.
Os avanços rápidos chegam a 30 m/min nos eixos X e Y e 25 m/min no eixo Z, garantindo maior agilidade e produtividade no ciclo de usinagem.
O spindle mecânico (ou elétrico opcional) atinge velocidades de até 6.000 rpm, podendo chegar a 24.000 rpm na versão opcional, impulsionado por motor de 3.7 a 5.5 kW, garantindo cortes estáveis mesmo em materiais de alta dureza.
A variação de velocidade de corte de até 10 m/min assegura excelente controle e acabamento de superfície, mesmo em operações contínuas e complexas.
3. Construção Robusta e Confiabilidade
Compacta e eficiente, a SZGH-36J Eixo Y mede 1.650 × 1.800 × 2.450 mm e pesa cerca de 2.900 kg, combinando robustez estrutural e design compacto, ideal para ambientes industriais com limitação de espaço.
Sua estrutura reforçada e de alta rigidez garante estabilidade mesmo em ciclos de alta velocidade, reduzindo vibrações e aumentando a vida útil dos componentes.
O sistema de troca automática de ferramentas e o magazine otimizado proporcionam fluidez operacional e máxima eficiência produtiva.
